大气VOCs吸附浓缩在线监测系统
大气VOCs吸附浓缩在线监测系统图片
产地:广东
典型配置:复合VOC检测仪
索取资料及报价
产品介绍

产品概述

大气VOCs吸附浓缩在线监测系统采用GC-FID、GC-MS双通道检测方法,满足《环境空气挥发性有机物气相色谱连续监测系统技术要求及监测方法》HJ 1010-2018标准要求,可同时实现环境空气中C2~C12不少于125种挥发性有机物的在线定性与定量分析。为用户提供实时、准确的空气VOCs组分信息。该系统检测限低、操作简单、容易维护,可安装在常规实验室或监测车内运行。

产品原理

环境空气或标准气体等样品通过不同进样口被抽取进入AC-GCMS 1000双通道气体捕集系统;并通过超低温空管捕集技术,将样品中VOCs全组分高效捕集并浓缩于捕集管中,其中**级超低温冷阱,实现对VOCs的高效富集,同时有效除水、N2、O2、CO等物质;**级常温阱,吸附去除CO2;第三级超低温冷阱实现VOCs的二次冷冻聚焦,优化VOCs出峰效果;再采用高达50℃/s的速率将样品快速加热气化并由载气带入GCMS完成在线定性与定量分析。

特点与优势

1)合理的进样周期设置:24小时全自动采样,周期内平均分布采样,采样周期≤60min;

2)三级高效预浓缩:三级钝化浓缩系统,实现对C2-C12碳氢化合物、卤化烃、含氧化合物、含硫化合物等挥发性有机物等一百多种VOCs的全组分浓缩富集;

3)成熟的数据处理系统:实时获取各组分浓度并自动绘制浓度变化曲线,可定制其他数据处理功能;

4)快速升温优化检测结果:FID/MS双通道检测,超快速升温解析实现高效脱附VOCs组分(升温速率≥50℃/s),有效减小进样峰展宽;

5)多种进样方式组合:可在线直接进样,也可采用苏玛罐、吸附管、气袋等方式实现离线进样;

6)完善的质控系统:可周期性插入空白或标准样品,满足系统质控要求,系统内置有用户安全登录、设备安全警报、操作日志,确保仪器安全运行。

应用领域

  • 1)环境空气质量实时在线监测(VOCs/SVOCs)

  • 2)化工园区VOCs/SVOCs的固定或流动监测

  • 3)气象研究,如VOCs在环境中的迁移转化、灰霾成因研究

  • 4)行业(涂料、石化、香料、烟草等)特定污染组分识别

应用案例

1) TVOCs变化情况跟踪

AC-GCMS 1000持续在线监测大气监测大气污染状况,监测出整体大气VOCS浓度呈下降后回升的趋势,与VOCs排放管控措施的实施情况较吻合。

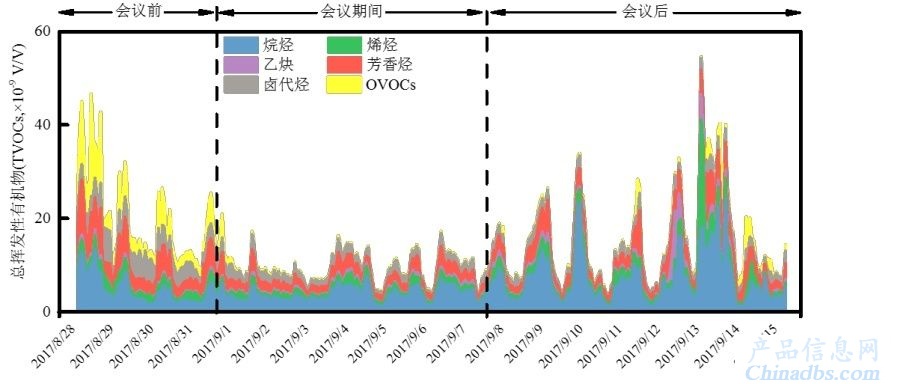

图1 TVOCs变化趋势

2) 过程分析

基于历史数据,分析臭氧观测浓度的长期变化规律、趋势,确定风场、气压场、地势高度场等信息,开展臭氧前体物VOCs的在线和离线观测,评估臭氧及其前体挥发性有机物污染状况和污染特征。

图2 2016-2019年7月O3与NO2/NO关系

3) 臭氧敏感性分析

利用经验动力学模拟方法(EKMA曲线法)绘制出NOx-VOCs-臭氧等值曲线。确定该区域所属的是NOx敏感区、VOCs敏感区或NOx与VOCs协同控制区。基于EKMA曲线,计算出环境中若需****削减臭氧所需的NOx与VOCs削减比例。判断环境空气臭氧污染形成的NOx与VOCs敏感性以及敏感性的时空变化规律。

图3 攀枝花市弄弄坪站点EKMA曲线

4) 关键组分识别

获取目标组分对应的最大增量反应活性(MIR),并根据《环境空气臭氧污染来源解析技术指南(试行)》,获取VOCs质量浓度与OFP的关系以及组分信息,提出相应的控制对策。从而获取拥有高浓度水平、高OFP水平的组分名单以及浓度水平较低却拥有高OFP浓度组分的组分信息。

图4 市政府OFP与浓度关系

5) 臭氧生成量估算

利用箱体模型对获得的VOCs关键组分进行削减情景模拟。并获得臭氧生成对关键VOCs组分浓度变化的灵敏度即相对增量反应性(RIR),从而表示某一关键组分的臭氧生成率。

图5 韶关臭氧相对增量反应活性结果图

6) 受体模型源解析

利用实测的环境VOCs浓度水平数据,借助受体模型解析出总VOCs以及关键组分来源结构,以确定重点VOCs排放源,得出VOCs臭氧生成关键组分的各个来源占比。

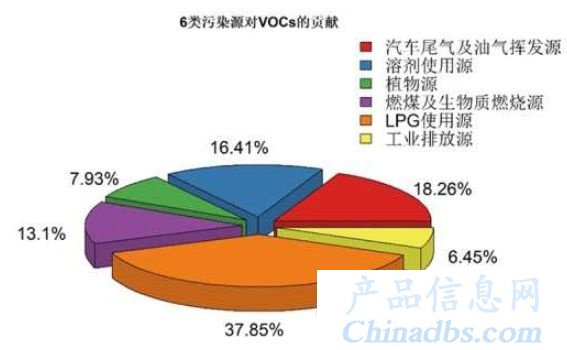

图6 六类污染源对VOCs的贡献

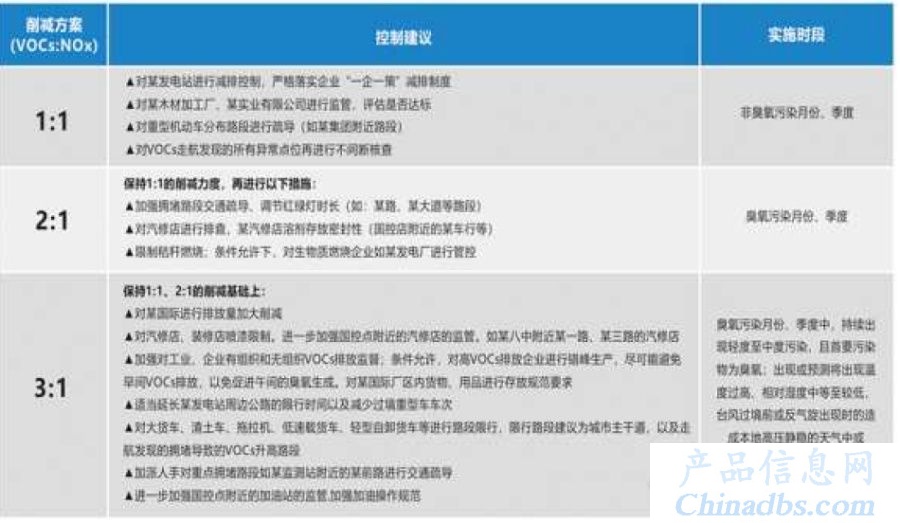

7) 控制对策及政策支撑

利用在线EKMA曲线分析影响臭氧生成的主控因子,在模型情景拟合的输出结果基础上,提出多种针对性的VOCS:NOX的削减方案,满足在不同臭氧污染状况下进行分级管控,从而减少臭氧污染天数。
